電動通風蝶閥工作原理是什么？
關注次數： 發布時間：2024-04-24

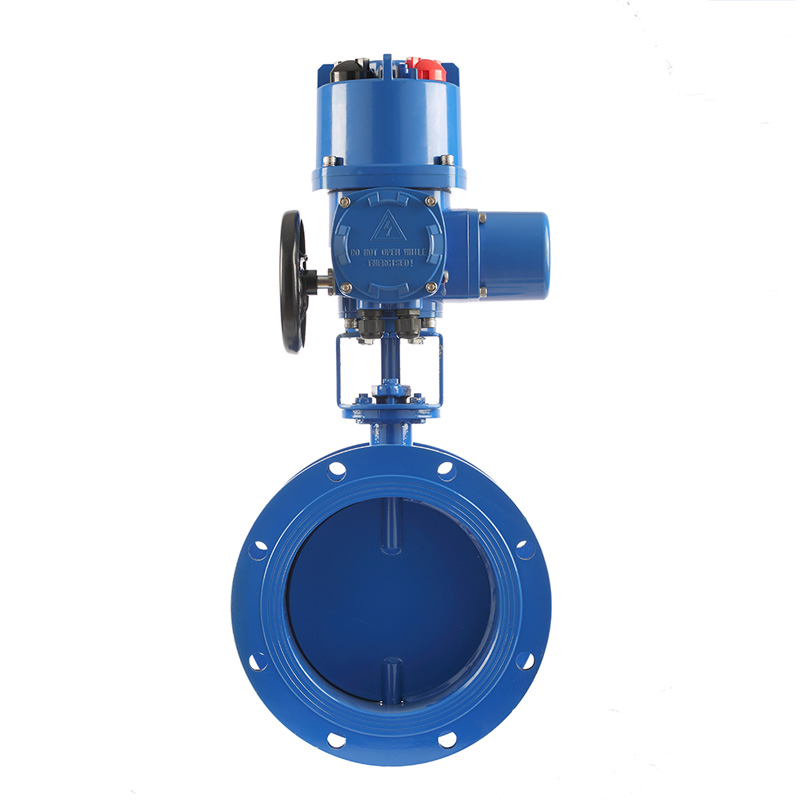

電動通風蝶閥采用中線式蝶板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。
工作原理
本閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。通風蝶閥由電動機帶動驅動執行機構，使蝶板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。
1、采用標準
設計標準：GB/T12238-2008 JB/T8692-1998
法蘭聯接尺寸：GB/T9115.1-2000
結構長度h：GB/T12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999
2、執行機構
采用新型系列GT型電動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器撥叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
①齒輪式雙活塞，輸出力矩大，體積小。
②氣缸選用鋁合金材料，重量輕、外形美觀。
③可在頂部、底部安裝手動操作機構
④齒條式連接可調節開啟角度、額定流量。
⑤執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
⑥IS05211標準連接為產品的安裝更換提供了方便。、
⑦兩端的調節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門同步精度。
