封閉式插板閥
關注次數：? ? ? ? 發布時間：2016-07-11
產品詳情

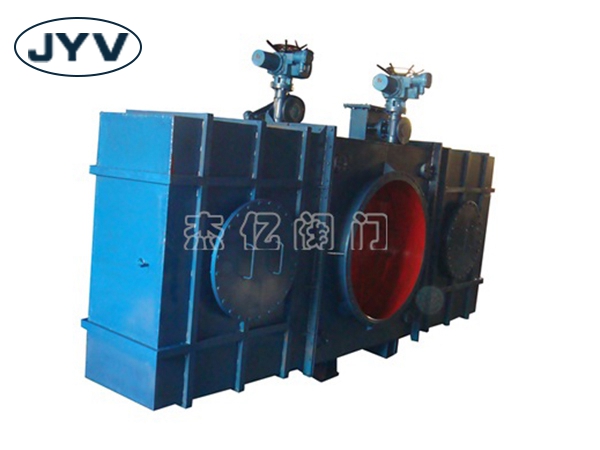

產品名稱：封閉式電動插板閥
產品規格：DN300-DN2800
產品型號：FF941X-0.5
結構特點及用途
本閥為封閉式設計結構，閥體采用全封閉式外殼，操作過程管路的氣體不外泄漏，避免了環境的污染，具有較好的坑管道外力強度，電動裝置的設置在外部，以維護檢查，人員近距離擦操作的安全性能較高，缺點是更換橡膠圈較麻煩。
本閥在設計上吸收了國外插板閥浮動閥板的特點；壓緊傳動機構采用齒圈、齒輪梯形螺紋絲桿付同步雙向壓緊。左右梯 形螺紋絲桿同步壓緊的優點是：起動力矩小，螺紋副自鎖性好，閥門密封可靠。閥板移動采用銷齒傳動機構，不易積灰，滿足了粉塵多、潤滑條件差、工作環境惡劣 的場合使用。
本閥地面可配置防爆型控制柜，實行現場控制和遠距離與PLC系統連接控制，設置距離10米以上。
法蘭執行標準：GN/T9115-98
主要性能
公稱壓力Mpa | 0.05 | 0.1 | 0.15 | 0.25 |
密封試驗壓力Mpa | 0.55 | 0.11 | 0.165 | 0.275 |
強度試驗壓力Mpa | 0.075 | 0.15 | 0.22 | 0.375 |
密封材料 | 丁晴橡膠 | 硅橡膠 | 氟橡膠 | 硬密封 |
適用溫度 | -20~100℃ | 20~200℃ | 20~300℃ | 20~400℃ |
適用介質 | 空氣、煤氣含塵煤氣 | |||
電源電壓 | 380V·AC | |||
